Alyvos drėgmės matuoklis TOR-1
Transformatorių alyvos testeris TOR-1 skirtas nustatyti ištirpusio vandens masės dalį izoliacinėse mineralinėse alyvose, kurių klampa neviršija 70 cSt esant 50 °C temperatūrai.
Naudojant šį įrenginį būtina atsižvelgti į tai, kad testeris yra tik orientacinė priemonė greitam drėgmės kiekio nustatymui; galutinei analizei reikalingas sertifikuotos laboratorijos tyrimas.

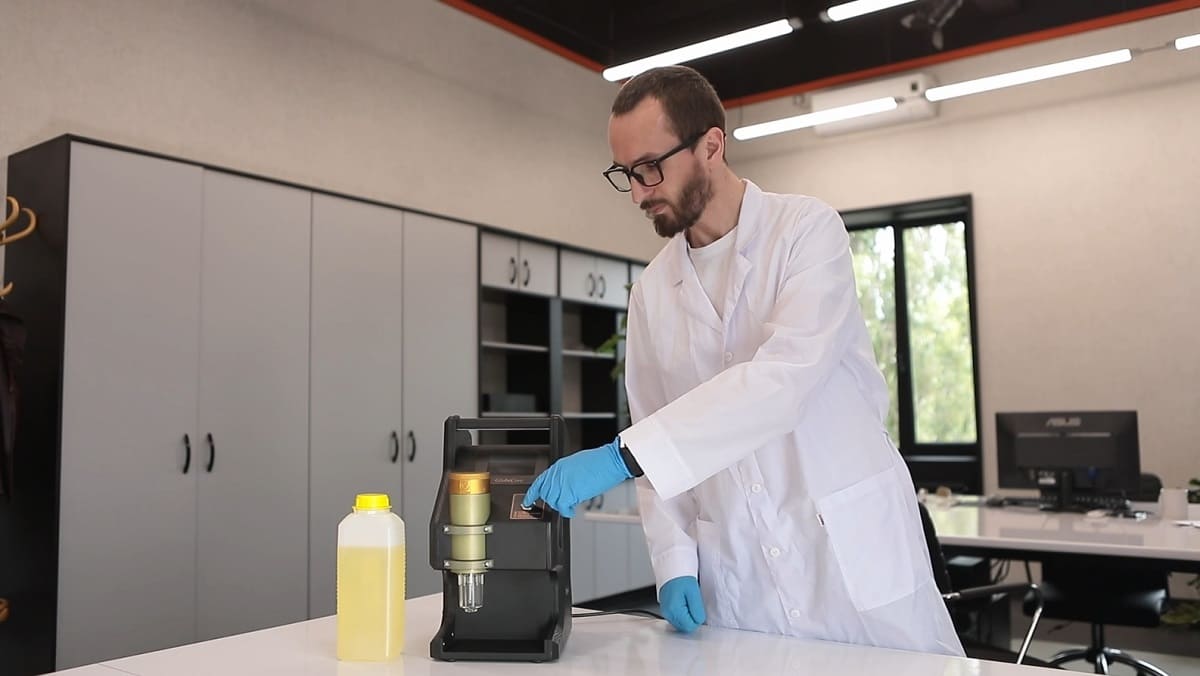

Geriausiu atveju standartiniai laboratoriniai tyrimai užtrunka vieną dieną ir reikalauja didelių žmogiškųjų bei finansinių išteklių. Naudojant TOR-1 galima kuo greičiau įvertinti transformatorių alyvos būklę ir priimti greitą sprendimą vietoje, šalia transformatoriaus.
TOR-1 prietaiso komponentai
Įrenginyje integruoti visi prietaisai, reikalingi paprastam ir patogiam darbui:

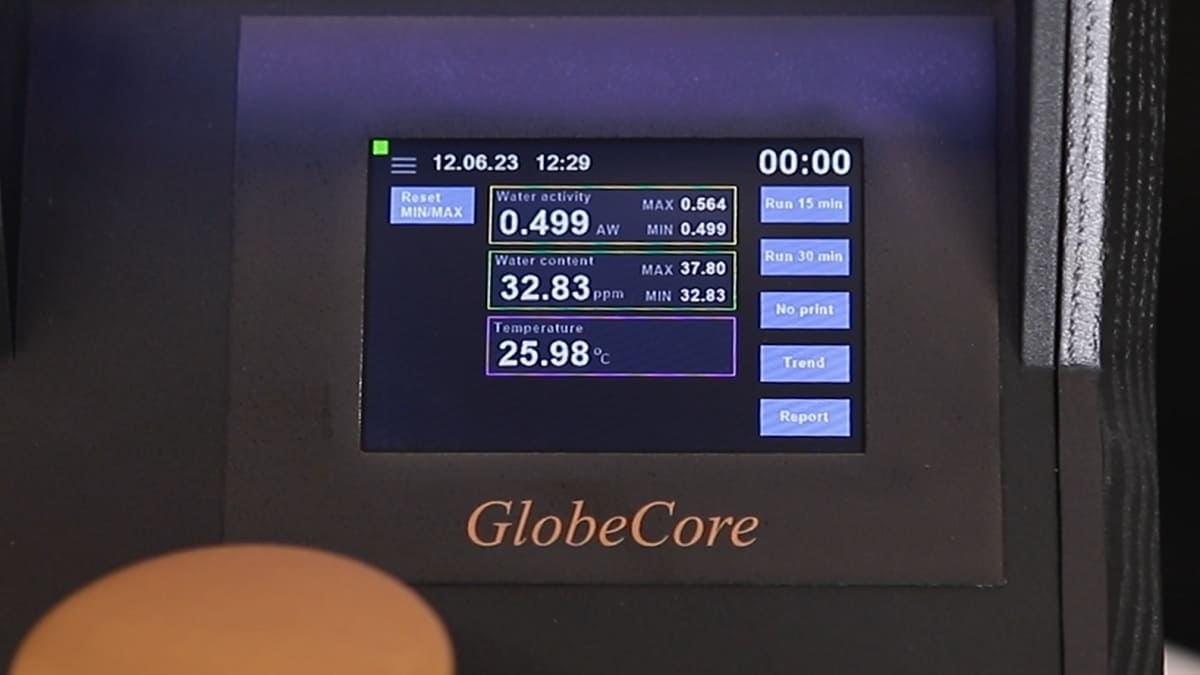

- LCD ekranas, skirtas tiriamos alyvos drėgmės kiekiui rodyti;

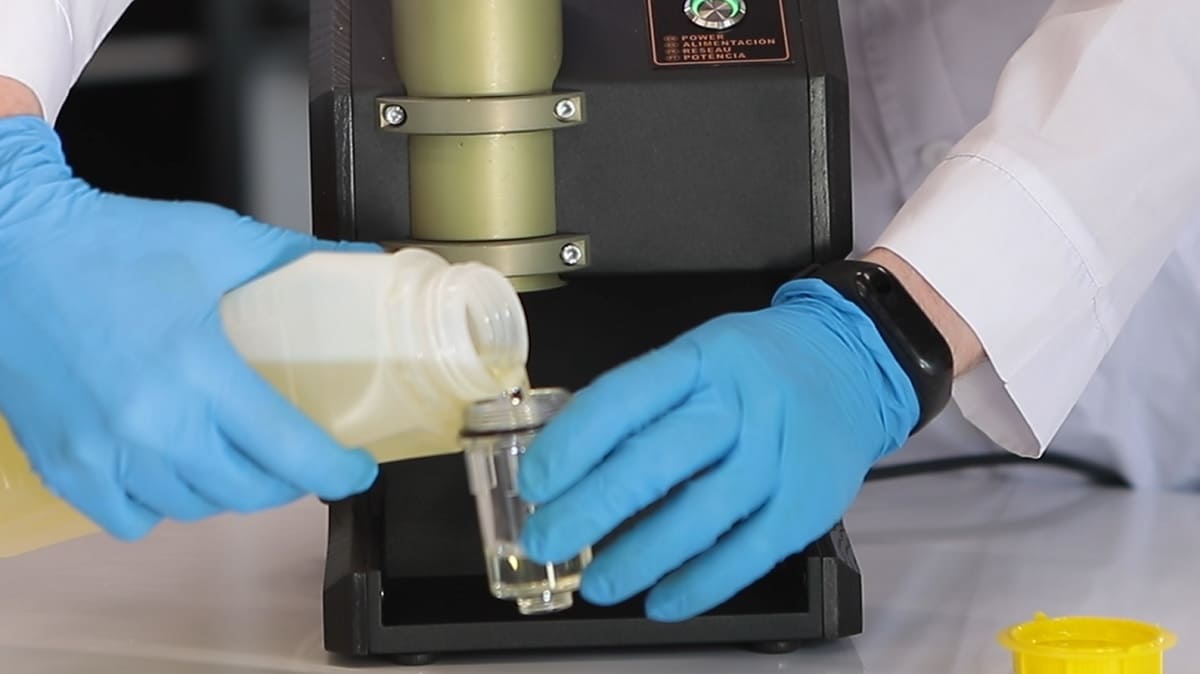

- tiriamos alyvos mėginio talpa;
- drėgmės jutiklis, skirtas nustatyti drėgmės masės dalį tepimo ir izoliacinėse alyvose;
- spausdintuvas tyrimo rezultatams išvesti ant popieriaus.
Veikimo principas
Drėgmės kiekio alyvoje matavimas yra panašus į drėgmės kiekio matavimą ore. Vandens kiekis alyvoje gali būti apibūdinamas absoliučia verte ppm arba santykine verte aw:
- ppm reiškia vandens masės ir alyvos masės santykį;
- aw reiškia faktinį drėgmės kiekį procentais, palyginti su visiškai drėgmės prisotinta alyva.
Vertė aw = 0 reiškia, kad alyvoje nėra drėgmės, o aw = 1 reiškia, kad alyva yra visiškai prisotinta vandens.
Prietaisas matuoja aw naudodamas talpinį jutiklį, kuris užtikrina ilgalaikį stabilumą ir puikų atsparumą užteršimui. Matuojami fizikiniai dydžiai yra aktyvus vanduo (aw) ir temperatūra (T). Naudodamas šiuos dydžius, ekspresinis testeris apskaičiuoja drėgmės kiekį (ppm) mineralinėje transformatorių alyvoje. Vandens kiekis nemineralinėse transformatorių alyvose ir tepimo alyvose gali būti apskaičiuotas įvedus specifinius šių alyvų parametrus. Išmatuotos ir apskaičiuotos vertės pateikiamos per du laisvai keičiamo mastelio ir konfigūruojamus analoginius išėjimus.
| Nr. | Parametras | Vertė |
|---|---|---|
| 1 | Darbinis diapazonas, aw (aktyvus vanduo (aw)) | 0…1 |
| 2 | Ištirpusio vandens kiekio matavimo diapazonas, ppm | 0….500 |
| 3 | Tikslumas esant 20 °C | ±0.02 aw (0…0.9 aw) ±0.03 aw (0.9…1 aw) |
| 4 | Temperatūros matavimas | taip |
| 5 | Darbinės terpės temperatūra, °C | 0…55 |
| 6 | Reikalinga galia, W | 10 |
| 7 | Vienfazis 50 Hz kintamosios srovės maitinimo įtampos, V | 220 |
| 8 | Matmenys, mm, ne daugiau kaip | |
| – ilgis | 180 | |
| – plotis | 180 | |
| – aukštis | 380 | |
| 9 | Svoris, kg, ne daugiau kaip | 6 |
- kompaktiškumas;
- paprastas naudojimas: norint pakeisti mėginį, pakanka pakeisti išimamą talpą ir paspausti Start mygtuką matavimui pradėti;
- daugiafunkciškumas;
- veikia be asmeninio kompiuterio;
- dėl pakankamo apsaugos lygio (metaliniai nuo vandalizmo apsaugoti mygtukai, jautraus elemento apsauga, integruota elektros įrangos apsauga) ir stabilizuoto maitinimo šaltinio gali būti naudojamas alyvos tyrimams vietoje, šalia transformatoriaus;
- matavimo rezultatai gali būti išspausdinti naudojant integruotą spausdintuvą.
