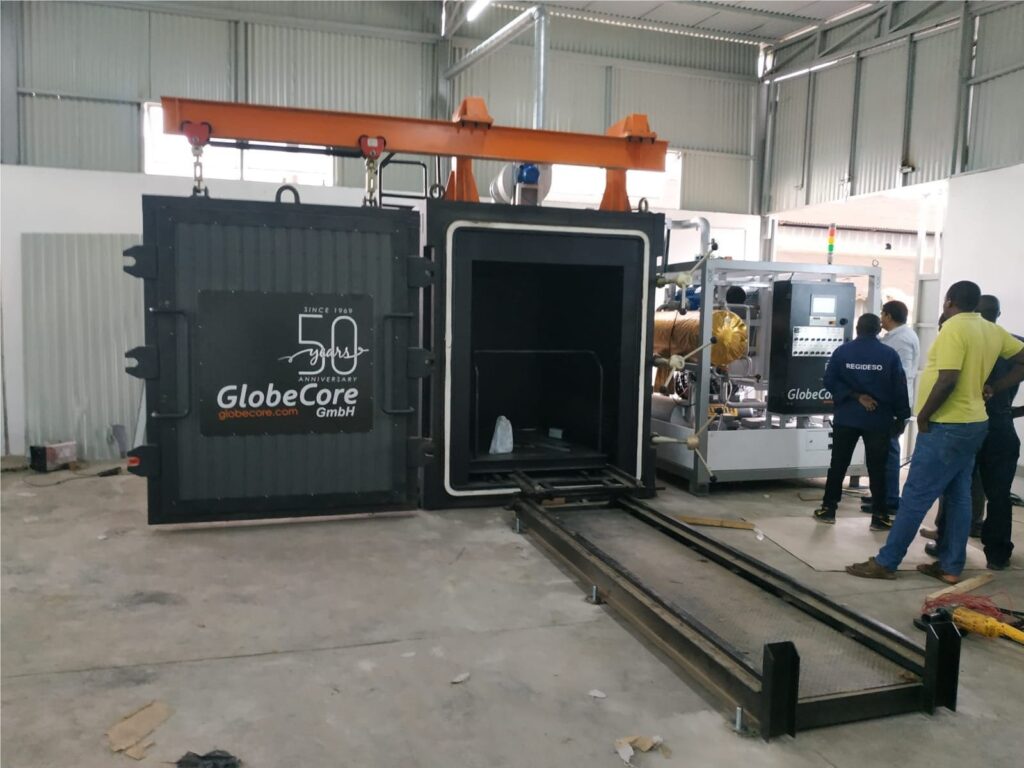

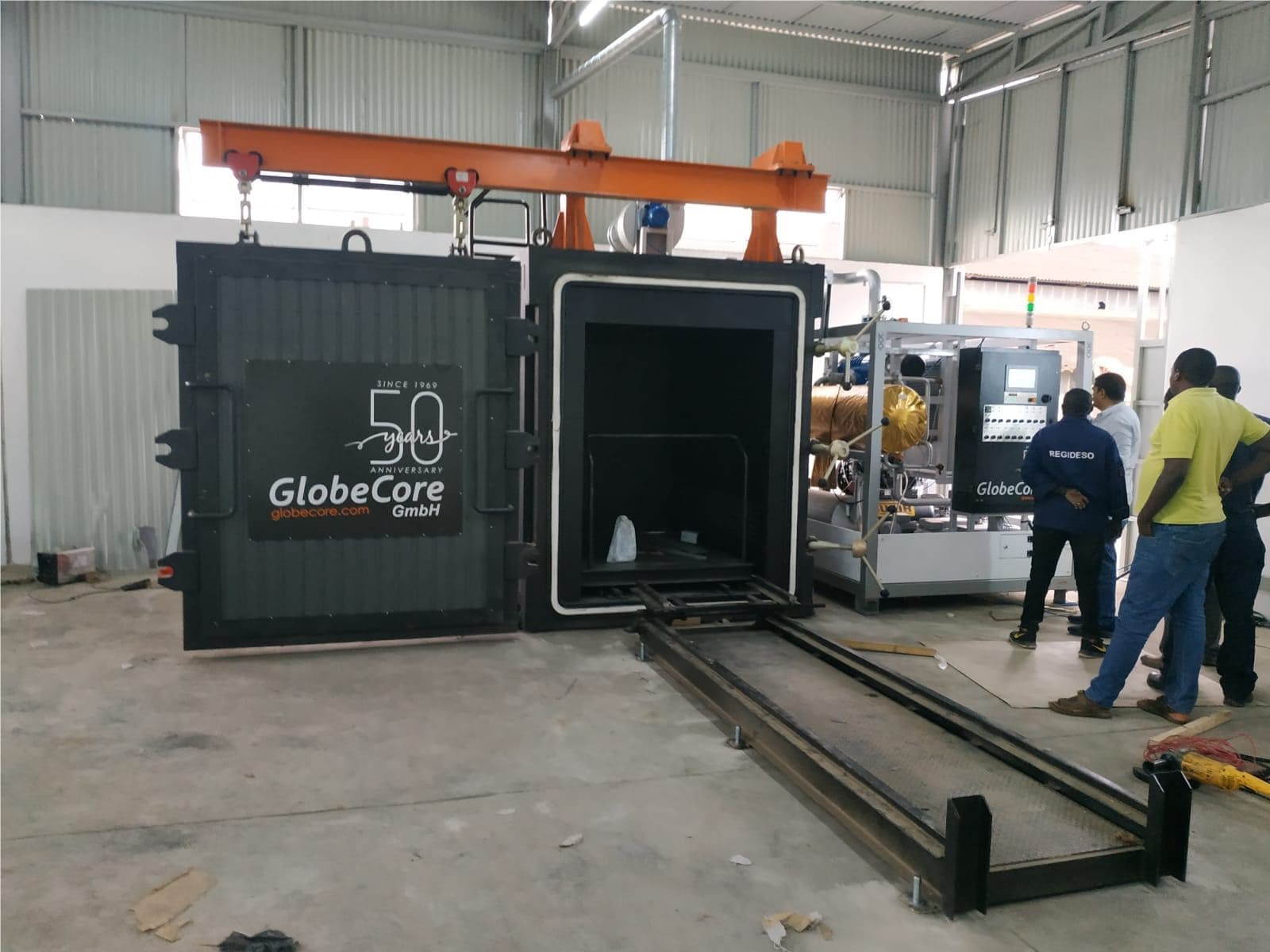

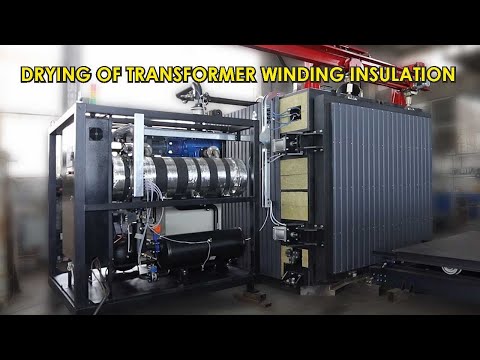

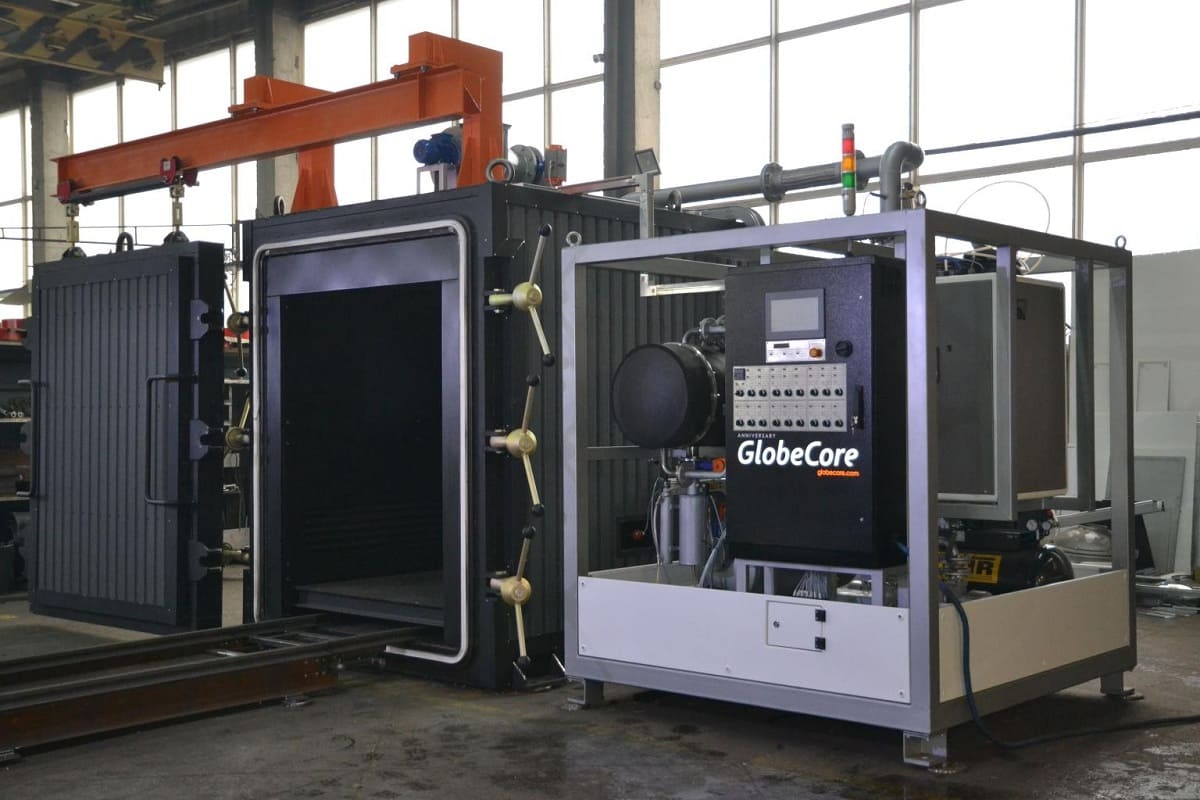

Transformatorių vakuuminė džiovinimo krosnis US-6S
Transformatorių vakuuminė džiovinimo krosnis US-6S skirta naudoti transformatorių remonto dirbtuvėse ir gamyklose. Pagrindinė jos funkcija – transformatoriaus apvijų izoliacijos džiovinimas, siekiant sumažinti drėgmės kiekį iki nustatytų norminių lygių.
Apvijų izoliacija džiovinama kartu veikiant šildymo ir vakuumo procesams. Apvijų šildymo būdas parenkamas atsižvelgiant į izoliacijos džiovinimo technologinio proceso ypatumus remonto dirbtuvėse arba transformatorių gamykloje. Džiovinimas vakuume užtikrina intensyvesnį drėgmės išgarinimą, palyginti su džiovinimu karštu oru ar natūraliu džiovinimu, todėl procesas tampa efektyvesnis ir sutrumpėja apdorojimo laikas.
Transformatorių vakuuminės džiovinimo krosnies US-6S naudojimo technologija

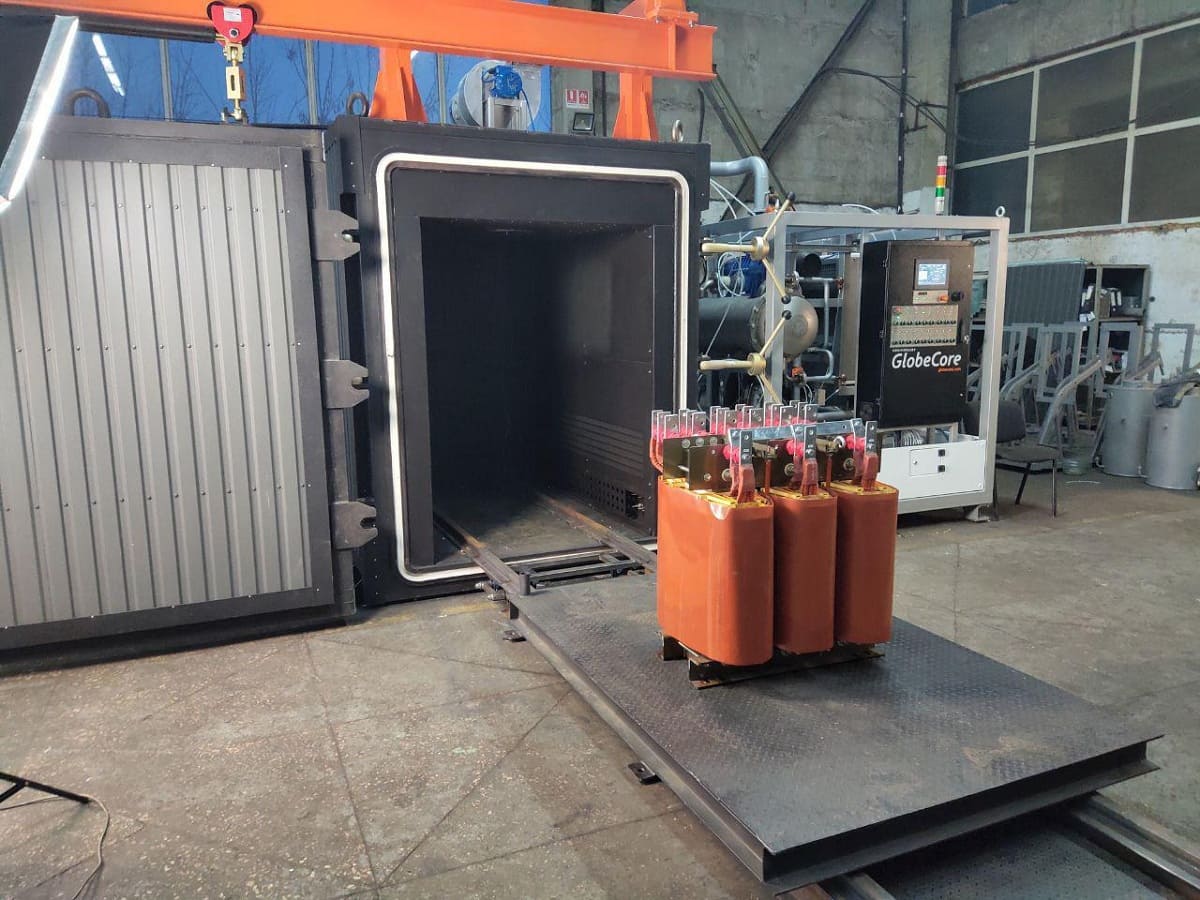

Transformatoriaus aktyvioji dalis ant ištraukiamo vežimėlio pakraunama naudojant tiltinį kraną arba šakinį krautuvą. Vežimėlyje įrengta mechanizuota pavara, o ją operatorius valdo iš valdymo spintos.
Darbinė kamera yra termiškai izoliuota, kad apsaugotų techninės priežiūros personalą nuo galimo šiluminio poveikio ir sumažintų aplinkos temperatūros įtaką technologiniam džiovinimo procesui. Džiovinimo metu išsiskiriančiai drėgmei surinkti sistemoje įrengtas kondensatorius.
Transformatorių vakuuminės džiovinimo krosnies US-6S valdymo sistema

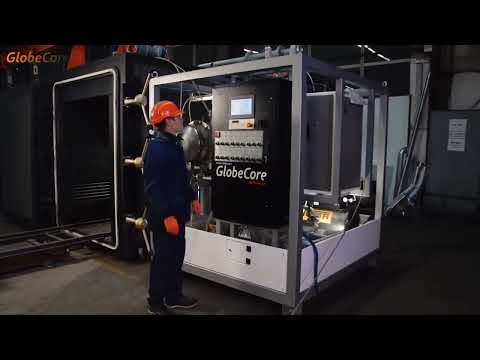

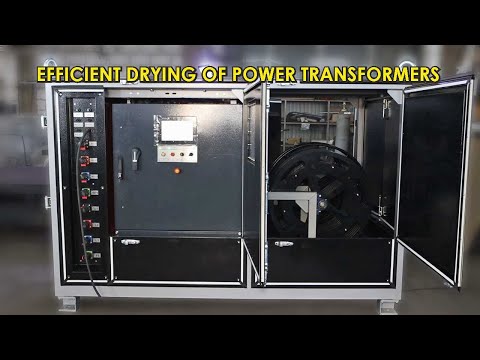

Valdymo spinta yra atskiras įrenginys, kuriame integruoti visi technologinio proceso valdymo ir stebėjimo elementai. Joje įrengta automatinė apsaugos nuo avarinių režimų sistema ir gedimų diagnostikos sistema. Valdymo sistema leidžia operatoriui nuolat stebėti transformatoriaus aktyviosios dalies parametrus ir įrenginio veikimo parametrus viso džiovinimo proceso metu.
„GlobeCore“ siūlo US-6S vakuuminę džiovinimo krosnį įvairių konfigūracijų, pritaikytų pagal klientų reikalavimus, suteikiant galimybę pasirinkti našumą, matmenis, įrengimo tipą, pakrovimo būdą ir automatizavimo lygį.
| Nr. | Parametras | Vertė |
|---|---|---|
| Džiovinimo kamera | ||
| 1 | Vidiniai matmenys, mm, ne daugiau* | |
| – gylis | 2000 | |
| – plotis | 1300 | |
| – aukštis | 1600 | |
| Šildymo blokas | ||
| 2 | Šildytuvo galia, kW | 45 |
| 3 | Temperatūros reguliavimo diapazonas, °C | 20-120 |
| 4 | TEN skaičius, vnt. | 15 |
| Vakuumo blokas | ||
| 5 | Našumas, m³/h | 1000 |
| 6 | Bendra variklių galia, kW | 11 |
| 7 | Pasiekiamas vakuumo lygis, mbar | 1 |
| Cirkuliacijos sistema | ||
| 8 | Našumas, m³/h | 2000 |
| 9 | Ventiliatoriaus galia, kW | 2,2 |
| Išmetimo sistema | ||
| 10 | Našumas, m³/h | 2000 |
| 11 | Ventiliatoriaus galia, kW | 1,1 |
| Kondensacijos sistema | ||
| 12 | Aušintuvo (chillerio) galia, kW | 3,0 |
| 13 | Aušintuvo šaldymo galia, kcal/h | 6000 |
| 14 | Kondensacijos plotas, m² | 7,5 |
| 15 | Šilumokaičio (kondensatoriaus) tipas | korpusinis-vamzdinis |
| Pneumatinė sistema | ||
| 16 | Kompresoriaus galia, kW | 1,1 |
| 17 | Slėgis, bar | 9 |
* Nurodyti matmenys atitinka vieną iš galimų įrenginio konfigūracijų. „GlobeCore“ Lietuva gamina džiovinimo kameras pagal individualius kliento reikalavimus.
Transformatorių vakuuminės džiovinimo krosnies US-6S privalumai
- Vienodas transformatoriaus aktyviosios dalies džiovinimas visame tūryje, užtikrinantis tolygų drėgmės pašalinimą net iš sunkiausiai pasiekiamų vietų ir gerinantis izoliacijos kokybę bei patikimumą.
- Elektros energijos taupymas dėl optimizuoto džiovinimo proceso vakuumo sąlygomis, kuris sumažina šilumos nuostolius ir padidina sistemos efektyvumą.
- Sutrumpėjęs džiovinimo laikas, leidžiantis gerokai pagreitinti transformatoriaus techninės priežiūros ir paleidimo procesą nepakenkiant galutinio rezultato kokybei.
- Paprastas valdymas ir kontrolė naudojant intuityvią valdymo sistemą, kuri palengvina operatoriaus darbą ir sumažina sudėtingo rankinio įsikišimo poreikį.
