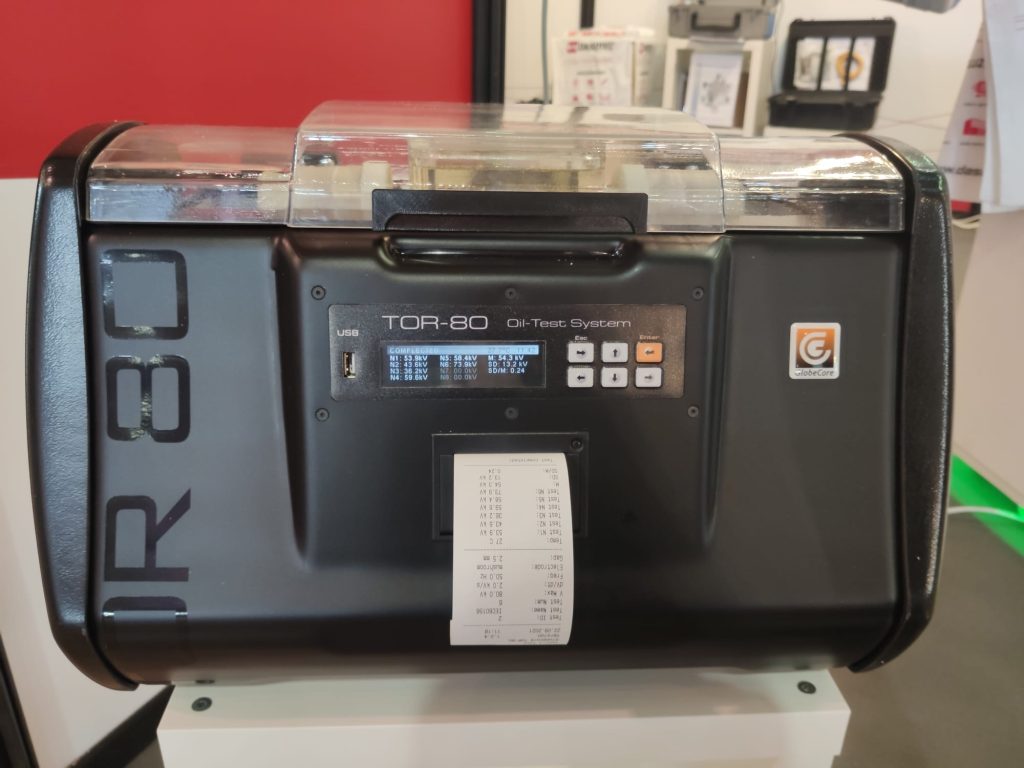

Pramušimo įtampos testeris TOR-80
Įrenginys skirtas transformatorių alyvos ir kitų dielektrinių skysčių dielektriniam atsparumui matuoti pagal IEC 60156, ASTM D877 ir ASTM D1816 standartus.
Tai visiškai automatinis prietaisas, leidžiantis atlikti bandymus pagal šiuose standartuose nustatytas procedūras, taip pat pagal naudotojo procedūras, nurodytas atitinkamame nustatymų meniu skyriuje.
Veikimo principas

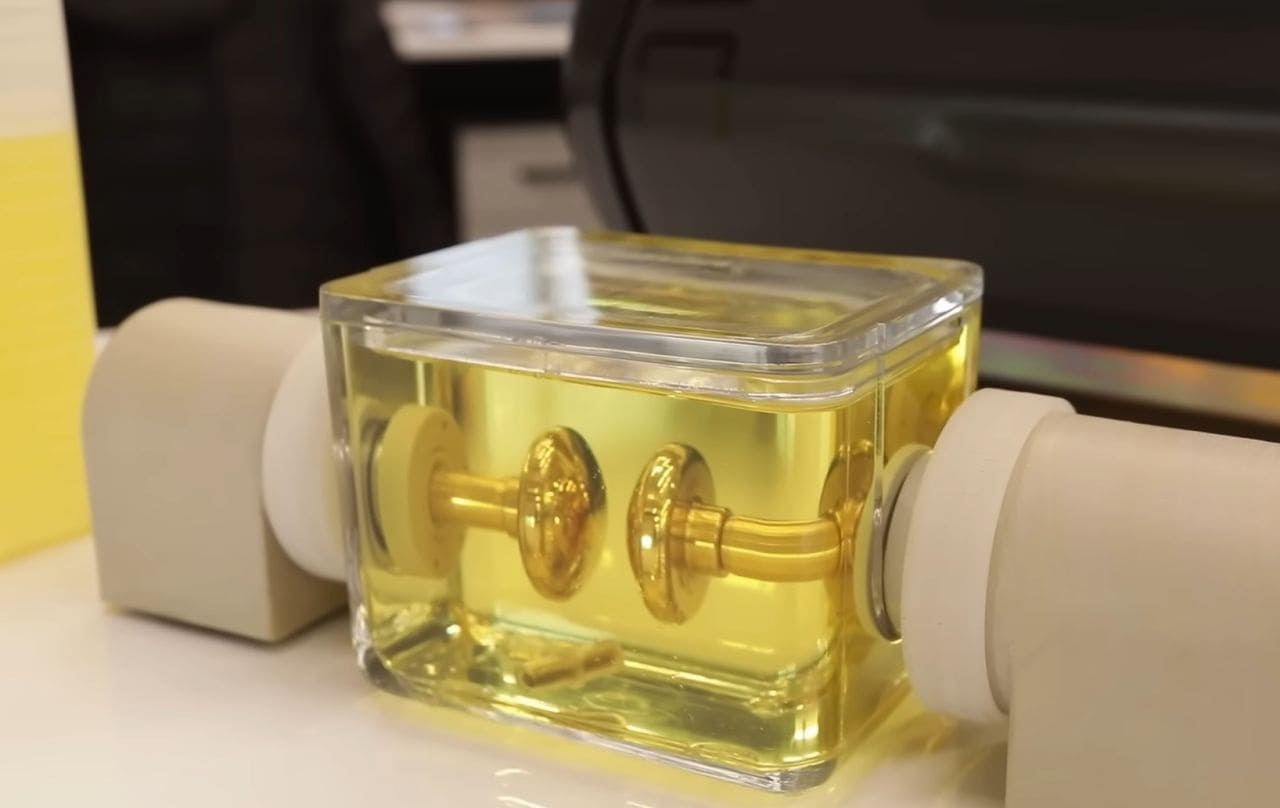

Įrenginio pagrindą sudaro aukštos įtampos transformatorius ir elektroniniai moduliai. Įrenginys veikia palaipsniui didindamas įtampą aukštos įtampos transformatoriaus antrinėje apvijoje nuo nulio iki maksimalios įtampos arba iki įtampos, kuriai esant matavimo celėje, sumontuotoje ant transformatoriaus aukštos įtampos kontaktų, įvyksta elektrinis pramušimas dielektriniame skystyje.
Įtampa transformatoriaus antrinėje apvijoje susidaro dėl laipsniško įtampos didinimo pirminėje apvijoje, kuri maitinama sinusoidine įtampa iš valdymo inverterio – vieno iš elektroninių modulių.
Įtampos didinimą valdo mikrovaldiklis per valdymo inverterį. Valdymo inverterio veikimą kontroliuoja įrenginio valdymo modulis.
Veikimo metu kintamoji įtampa (50-60 Hz) iš antrinės apvijos gnybtų per celės elektrodus tiekiama į dielektrinį skystį, esantį matavimo celėje. Pramušimas įvyksta tarp elektrodų erdvėje, užpildytoje dielektriniu skysčiu.
| Nr. | Parametras | Vertė |
|---|---|---|
| 1 | Darbinė kintamosios srovės įtampa (vidinė įkraunama baterija), V | 85-264 |
| 2 | Maitinimo dažnis, Hz | 48-63 |
| 3 | Galios poreikis, VA | 250 maks. |
| 4 | Maksimali išėjimo įtampa, kV | Sinusoidinė, iki 80 kV |
| 5 | Matavimo į celę tiekiamos įtampos tikslumas | ±1 kV ±0,5 % |
| 6 | Įtampos didinimo greitis, kV/s | 0,1-5* |
| 7 | Išėjimo įtampos indikacijos skiriamoji geba, V | 100 |
| 8 | Aukštos įtampos išjungimo laikas po pramušimo, ms | 10 maks., 4 tipinė vertė |
| 9 | Matavimo celės tūris, cm³ (col³) | 500 (30) |
| 10 | Aplinkos temperatūros matavimo diapazonas, °C (°F) | 0-100 (32-212) |
| 11 | Temperatūros matavimo skiriamoji geba, °C (°F) | 1 (34) |
| 12 | Integruotas spausdintuvas | Taip |
| 13 | Darbinė temperatūra, °C (°F) | 0-50 (32-122) |
| 14 | Laikymo temperatūra, °C (°F) | Nuo –20 (–4) iki +60 (140) |
| 15 | Santykinė drėgmė, % | Iki 90 be kondensacijos |
| 16 | Matmenys, mm (col.) | 490 (19) × 320 (13) × 300 (12) |
| 17 | Svoris, kg (svar.), maks. | 35 (77) |
| 18 | Svoris su vidine baterija, kg (svar.), maks. | 40 (88) |

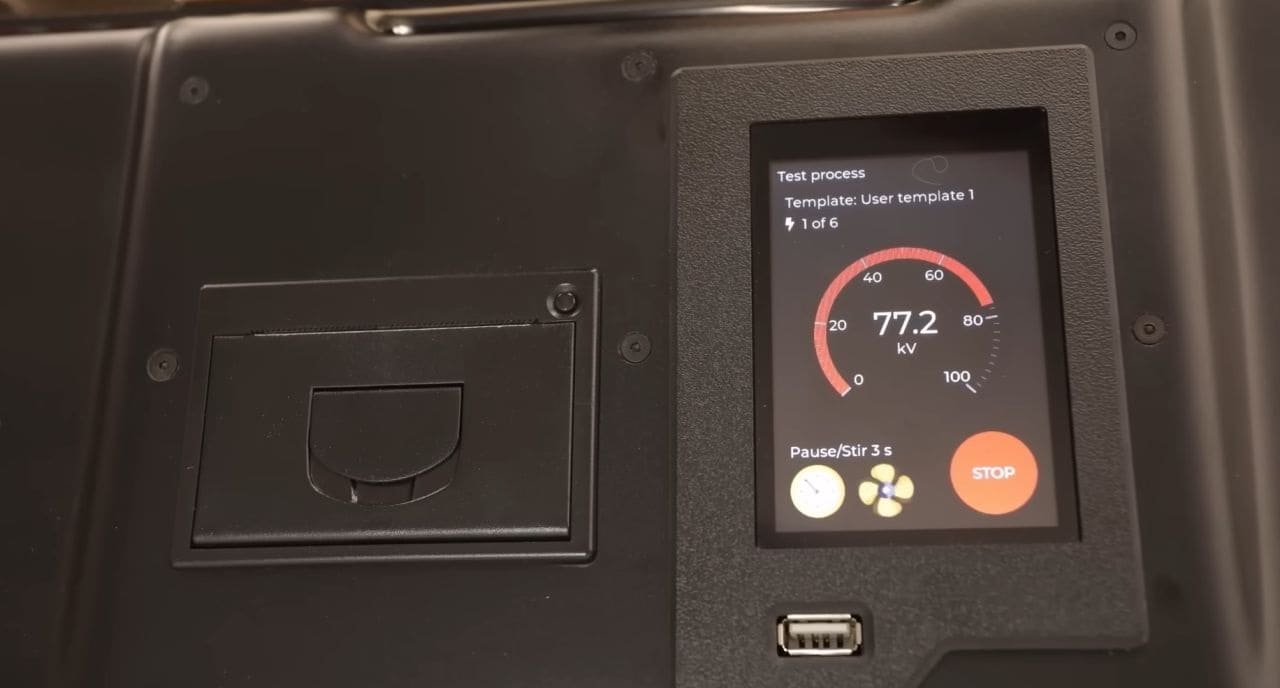

- automatizuotas ir tikslus pramušimo įtampos matavimas iki 80 kV;
- momentinis (4 μs) bandomosios įtampos atjungimas įvykus pramušimui;
- gali veikti autonominiu režimu arba tinkle, perduodant rezultatus į kompiuterį, kuriant vietinę duomenų bazę, generuojant ataskaitas, sudarant grafikus ir spausdinant rezultatus;
- yra programinė įranga, skirta standartinėms ir individualioms matavimo procedūroms įgyvendinti – prietaisas gali būti naudojamas moksliniams tyrimams;
- paprastas ir patogus naudoti bei prižiūrėti.
