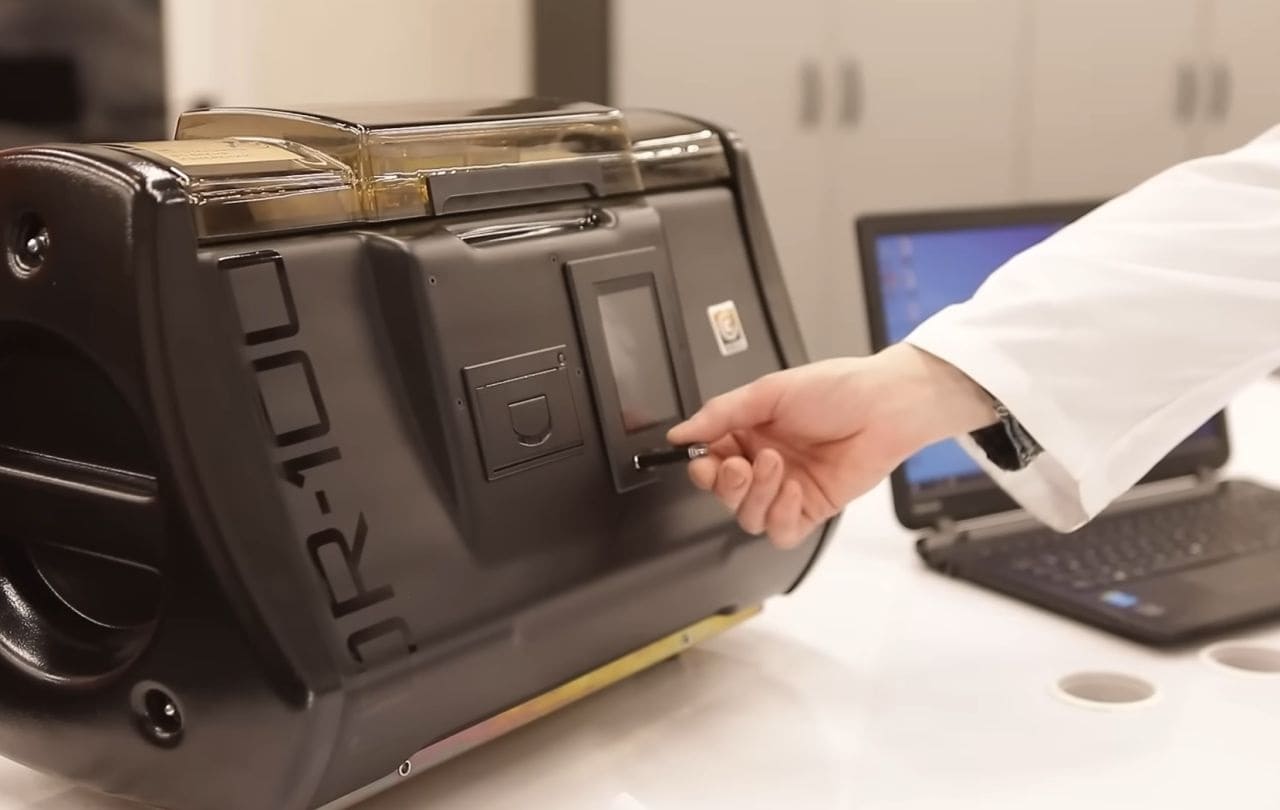

Pramušimo įtampos testeris TOR-100
TOR-100 testeris skirtas nustatyti transformatorių alyvos ir kitų skystųjų dielektrikų elektrinę pramušimo įtampą pagal IEC 60156, VDE 0370, ASTM D877 ir ASTM D1816 standartus. Šis standartų sąrašas gali būti papildytas ir keičiamas atsižvelgiant į klientų pageidavimus bei naujų standartų versijų atsiradimą.
Veikimo principas

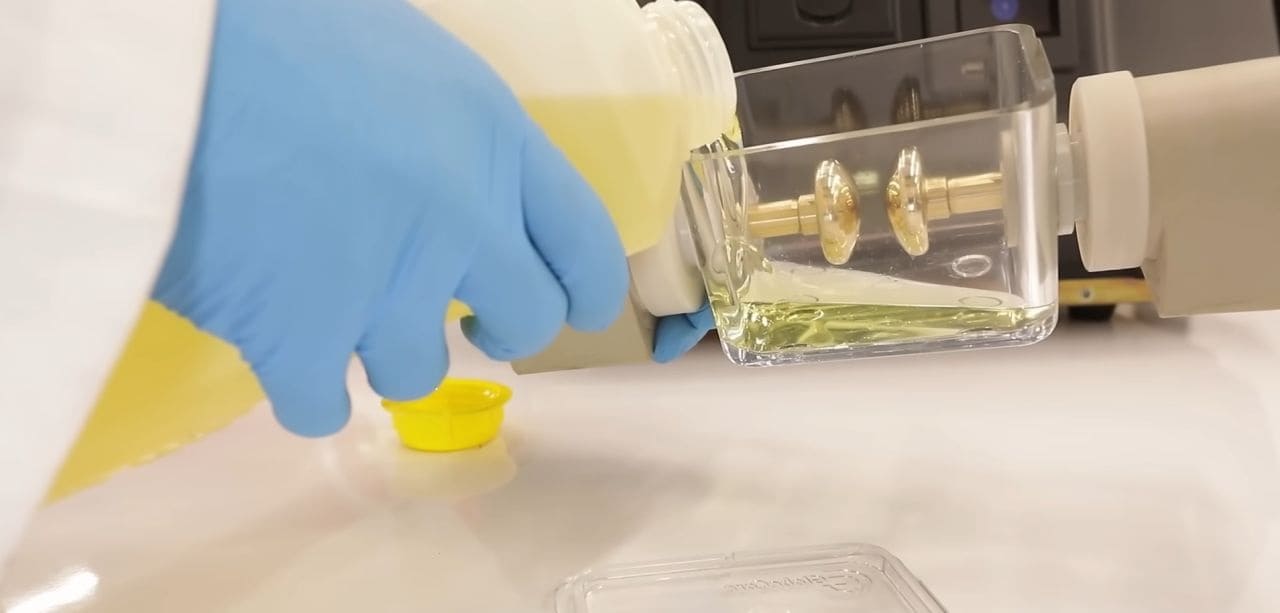

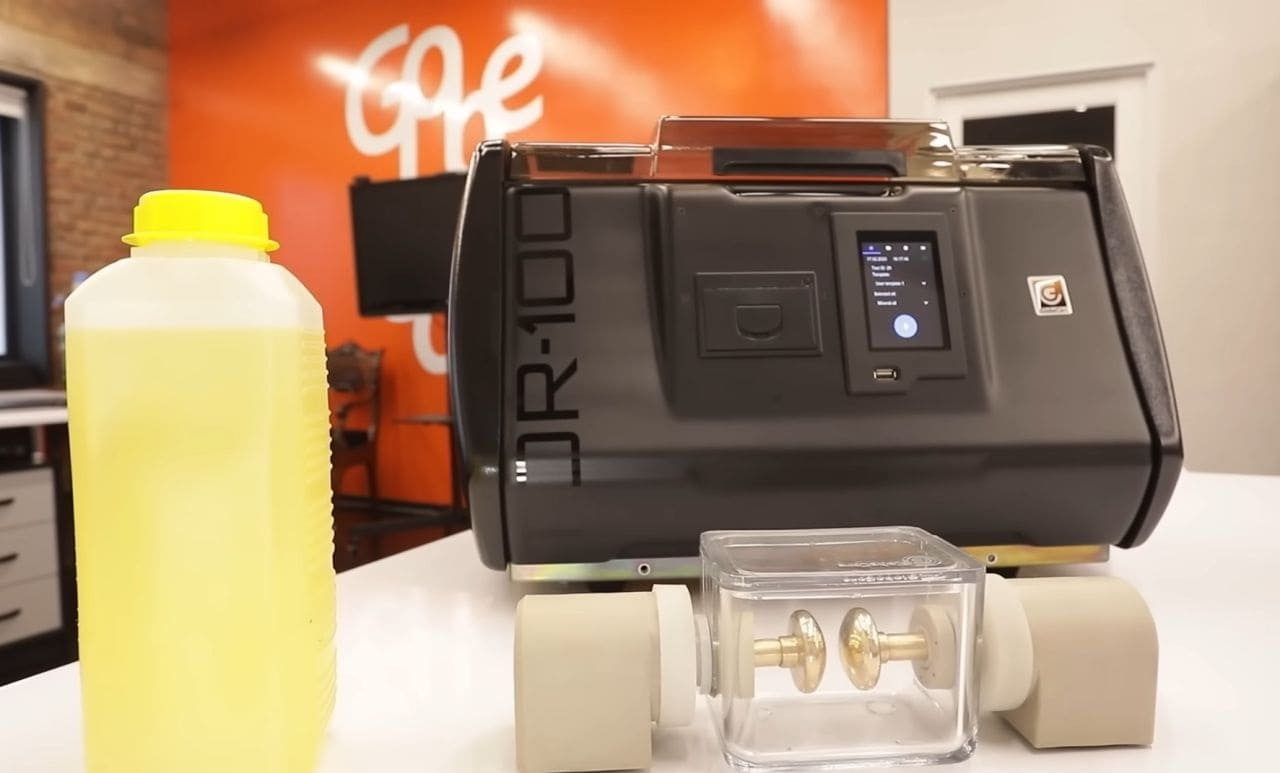

Pagrindiniai testerio darbiniai elementai yra aukštos įtampos transformatorius ir elektroniniai moduliai. Įrenginio veikimo principas pagrįstas laipsnišku įtampos didinimu aukštos įtampos transformatoriaus antrinėje apvijoje nuo nulio iki maksimalios vertės arba iki tokios vertės, kuriai esant įvyksta skystojo dielektriko, supilto į matavimo celę, pramušimas. Matavimo celė sumontuota ant transformatoriaus aukštos įtampos kontaktų ir yra jo išėjimo elektrodų dalis.
Įtampos didėjimas transformatoriaus antrinės apvijos aukštos įtampos kontaktuose vyksta dėl laipsniško įtampos didinimo pirminėje apvijoje, kai į ją tiekiama sinusoidinė įtampa iš valdomo pagrindinio inverterio.
| Nr. | Parametras | Vertė |
|---|---|---|
| 1 | Darbinė kintamosios srovės įtampa, V | 85-264 |
| 2 | Maitinimo dažnis, Hz | 48-63 |
| 3 | Galios poreikis, VA | Ne daugiau kaip 250 |
| 4 | Maksimali išėjimo įtampa, kV | Sinusoidinė, iki 100 kV RMS |
| 5 | Matavimo celei tiekiamos įtampos tikslumas | ±1 kV ±0,5 % |
| 6 | Įtampos didinimo greitis, kV/s | Nuo 0,1 iki 5 |
| 7 | Išėjimo įtampos indikacijos skiriamoji geba, V | 100 |
| 8 | Aukštos įtampos išjungimo laikas po pramušimo, µs | 10 maks., 4 tipinė vertė |
| 9 | Matavimo celės tūris, cm³ | 500 |
| 10 | Aplinkos temperatūros matavimo diapazonas, °C | 0-100 |
| 11 | Temperatūros matavimo skiriamoji geba, °C | 1 |
| 12 | Integruotas spausdintuvas | Taip |
| 13 | Darbinė temperatūra, °C | 0-50 |
| 14 | Laikymo temperatūra, °C | Nuo –20 iki +60 |
| 15 | Santykinė drėgmė, % | Iki 90 be kondensacijos |
| 16 | Atmosferos slėgis, mm Hg | 630-800 |
| 17 | Matmenys, mm | 510×300×350 |
| 18 | Svoris, kg, ne daugiau kaip | 29,6 |
- automatinis ir tikslus pramušimo įtampos matavimas iki 100 kV;
- momentinis (4 µs) bandomosios įtampos išjungimas įvykus pramušimui;
- įrenginyje integruotas spausdintuvas, todėl matavimo rezultatus galima išspausdinti;
- yra USB jungtis, skirta „flash“ atmintinei prijungti; galima įrašyti informaciją iš bandymų duomenų archyvo ir vėliau ją perkelti į kompiuterį;
- paprastas ir patogus naudojimas bei techninė priežiūra.
